30工位的車載導航儀老化柜 |
|
|
汽車導航儀專用老化測試系統介紹 1、老化柜由老化電源、電阻負載、航空插座端子組成； |
|
|
1.技術參數 |
|
|
溫度范圍 |
40 ~ +80℃（客戶經常使用工作溫度：45±3℃） |
|
溫度波動 |
±0.5℃ |
|
溫度精度 |
±3℃ |
|
升溫時間 |
+30～55℃≤30min |
|
有效容積 |
共約1580升 |
|
結構尺寸 |
1、工作室尺寸：D550×W1800×H1600，mm； 2、外型尺寸： D920×W2300×H1950，mm； |
|
加熱方式 |
專用不銹鋼電加熱器（帶散熱鋁翅片） |
|
溫度測量 |
Pt100鉑電阻 |
|
溫度控制系統 |
選用臺灣CAHO電腦型溫度控制儀表，PID交接控制、固態繼電器輸出 |
|
大門尺寸 |
6開門結構，減少熱損耗 |
|
安裝電源 |
380V＼50 Hz，約6KW |
|
2.安全保護系統 |
|
|
漏電保護 |
采用正泰品牌漏電保護空氣開關 |
|
風機故障保護 |
具鼓風機電流過載保護功能 |
|
超溫報警保護 |
獨立于工作室主控制儀的超溫保護系統一套 |
|
加熱器過溫保護 |
對加熱器自身進行保護，防止加熱器因不受控制而燒毀 |
|
3.功能介紹 |
|
|
風道系統 |
加熱風機及風道系統安裝于老化房后部風道內，由循環風系統及過熱排風系統組成，室內循環風經加熱器加熱后由送風機經風口送回室內，反復循環，使房間溫度維持在設定范圍。當溫度超過報警設定值時，排風機啟動，抽走室內過熱氣體，同時室外冷空氣進入房內與熱空氣混合，使房間溫度回復正常 |
|
控制系統 |
進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。老化房的控制系統采用了兩級PID調節加熱量，實現對房間溫度的精確控制。控制系統還設定了各種保護功能，完善的保護功能確保了老化房能長期穩定無故障運行 |
|
房體結構 |
結構采用鈑金結構、經沖孔、焊接、組立，噴粉等處理，尺寸根據客戶要求設計。整個結構外表美觀，結構牢固，同時安裝方便快捷，施工期短。根據需要可設置觀察窗 |
|
進排風系統 |
排風風機獨立控制，當溫度過溫（過溫程度通過儀表設置）發生，自動啟動排風功能，同時從室內或者室外輸入新鮮冷空氣，降低老化房內部溫度。設計的手動排風功能在測試人員需要進入工作、維護時或者取放產品時使用。 |
|
熱風循環系統 |
鼓風電機采用工業耐高溫軸流風扇或者離心風柜，裝飾扣采用鋁合金百葉窗，300mm×300mm，熱風循環風機設計的功能是開機啟動，受溫度儀表控制，保證老化房內部溫場均勻。 |

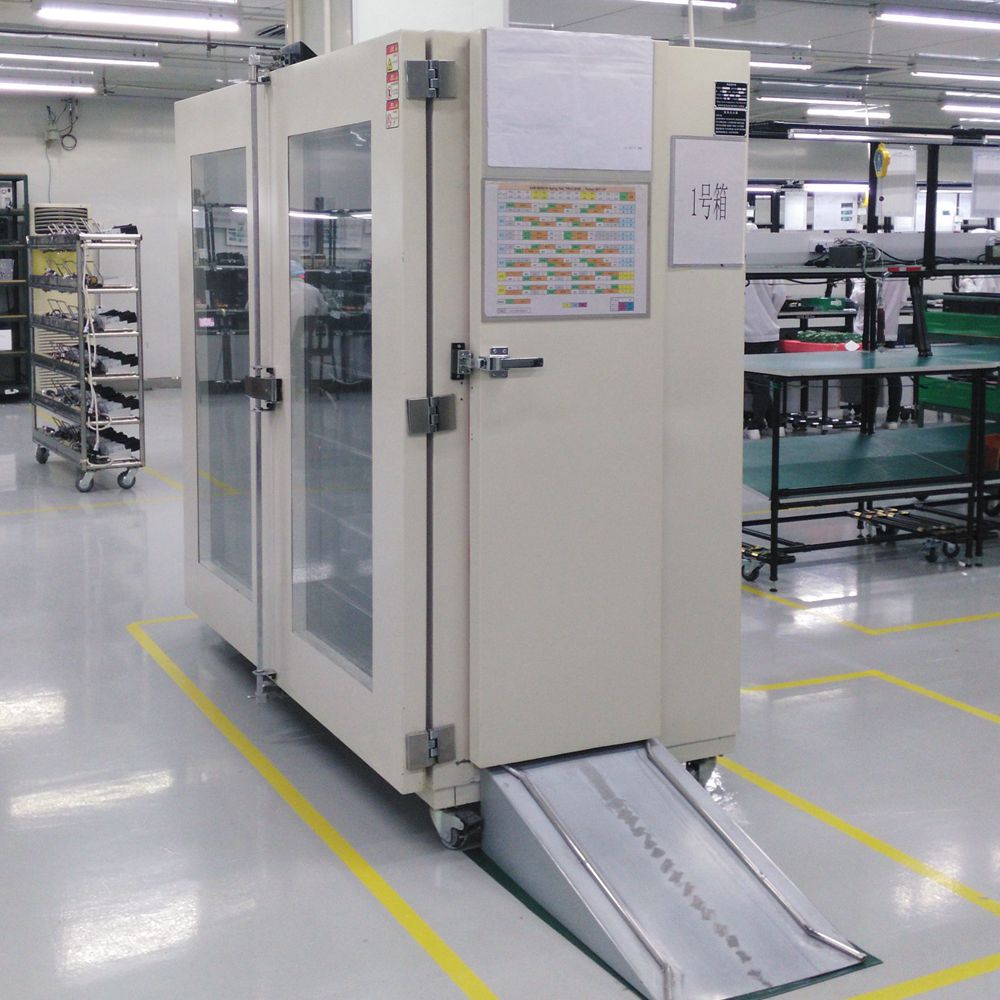

汽車導航儀專用老化測試系統 老化車從側面專用門進出，防止老化車帶載傾斜
汽車導航儀專用老化測試系統 使用場景1
