項目 |
具體內容 |
||
|
運風模式 |
老化房雙面運風，風道上出風下回風運風模式 |
||
|
總電量需求 |
老化房本體：加熱約30KW，老化房總配電約35KW； |
||
|
結 構 |

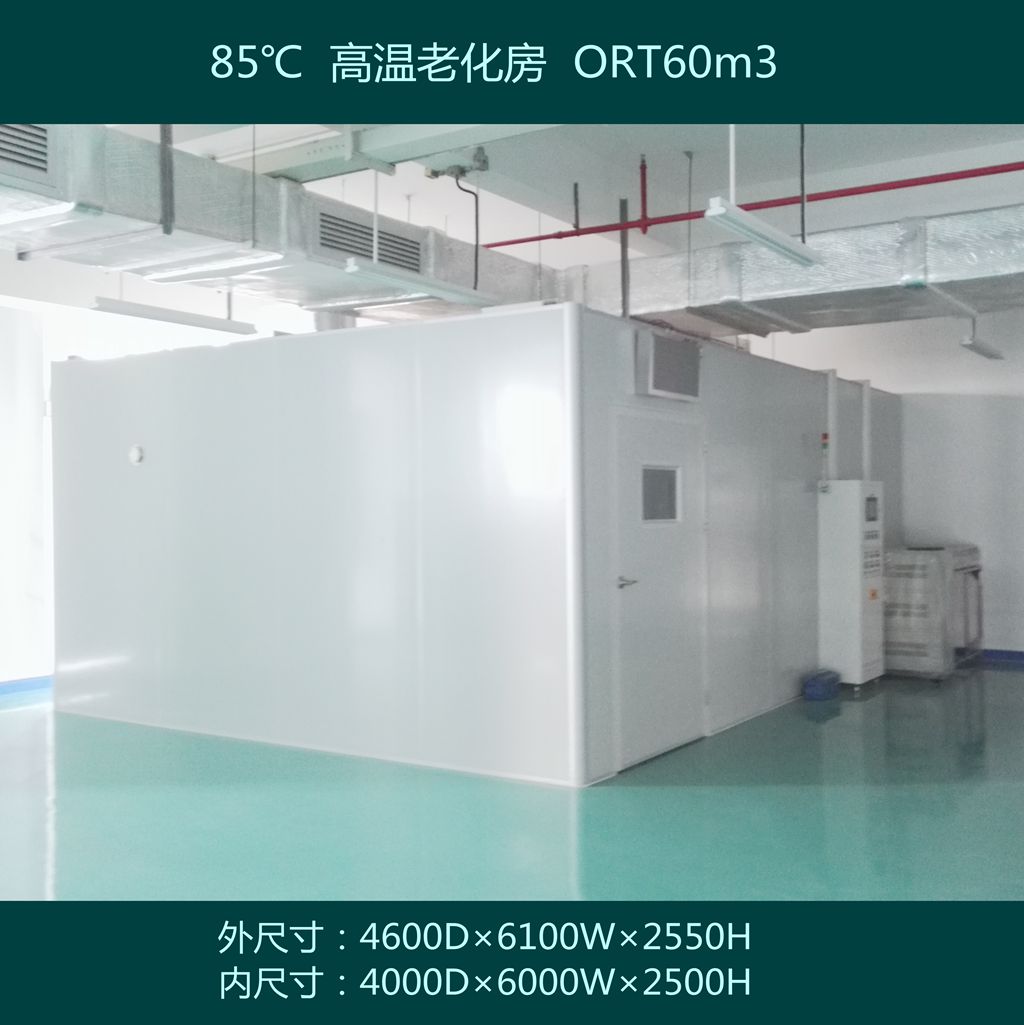

內尺寸 |
4000D×6000W×2500H，1間，容積60m3 |
|
|
場地尺寸 |
4600D×6100W×2550H |
||
|
大門尺寸 |
1200W×2000H（單開門，帶觀察窗） |
||
|
玻璃視窗 |
位于門上、尺寸350mm×500mm |
||
|
庫體材質 |
50T厚雙層彩鋼巖棉板 |
||
|
地面材質 |
表面鋪設3mm厚度的鍍鋅板 |
||
|
固定方式 |
連接處采用專用連接鋁材 |
||
|
性 能 |
溫度范圍 |
室溫～85℃±3℃，升溫時間：室溫到75℃大約需40分鐘（空載） |
|
|
溫度精度 |
±0.5℃ |
||
|
溫度均勻度 |
±2℃（空載測試） |
||
|
溫度偏差 |
±2℃（空載測試）； |
||
|
升溫方式 |
循環風道內裝有電熱管加溫，采用溫度模塊配合固態繼電器SSR動作 |
||
|
降溫方式 |
抽風降溫，啟動過熱排風配置的離心風機對外排風，可以實現快速降溫； |
||
|
超溫排風 |
1、超溫時，排風馬達啟動，熱風由排熱風機排至室外； |
||
|
2、自動排風模式：控制系統設計了默認自動排風方式，當實際溫度高于設定溫度3℃（該值可自行設置），啟動自動排風系統； |
|||
|
3、手動排風模式：面板設計了獨立手動排風開關，可以手動開啟排風（方便操作人員進出），當排風打開時，設備自動停止加熱，運風正常工作 |
|||
|
溫度檢測 |
室內1點溫度檢測、4點溫度監控； |
||
|
溫場監控 （均勻性） |
獨立的4點溫度監控； |
||
|
其中2個監控點同時用作為超溫保護檢測和設備上限過溫度保護使用； |
|||
|
電線電纜 |
1、老化房本體內部用線均采用耐高溫硅膠電線。 |
||
|
2、老化房外部及內部線槽用線均采用國標線 |
|||
|
安全保護裝置及報警 |
1、控制電源加保險及熱過載繼電器 |
6、設置蜂鳴器及三色報警燈 |
|
|
2、超溫報警 + 溫度上限報警 |
7、加熱器EGO（防止加熱器失控） |
||
|
3、鼓風機過載、過熱、缺相保護 |
8、煙霧報警 |
||
|
4、電熱采用無風切電過熱保護 |
9、嚴格執行國家電工安全標準，布線規范，及各接線端口均有明確標識 |
||
|
5、可靠的接地和漏電保護裝置 |
|||
|
控 制 |
溫度控制系統 |
1、采用10.2寸的觸摸屏顯示和控制； |
|
|
2、控制部件：觸摸屏 + PLC + 溫度模塊 + 控制軟件 |
|||
|
溫度控制方式 |
PID為控制核心，通過繼電器實現自動控制功能 |
||
|
時間控制方式 |
1、集成時間控制功能，時間控制分成“溫到計時”和“按鍵計時”2中模式 |
||
|
2、溫度計時：指溫度達到設定值后，系統自動開始計時，記錄恒溫時間； |
|||
|
3、按鍵計時：指設備開機，按計時鍵，設備就開始計時，記錄工作總時間； |
|||
|
溫度監控方式 |
1、采用LED顯示屏，監控老化房內部溫度； |
||
|
2、人員在遠處即可直觀了解老化房內溫度控制情況； |
|||
|
產 品 供 電 |

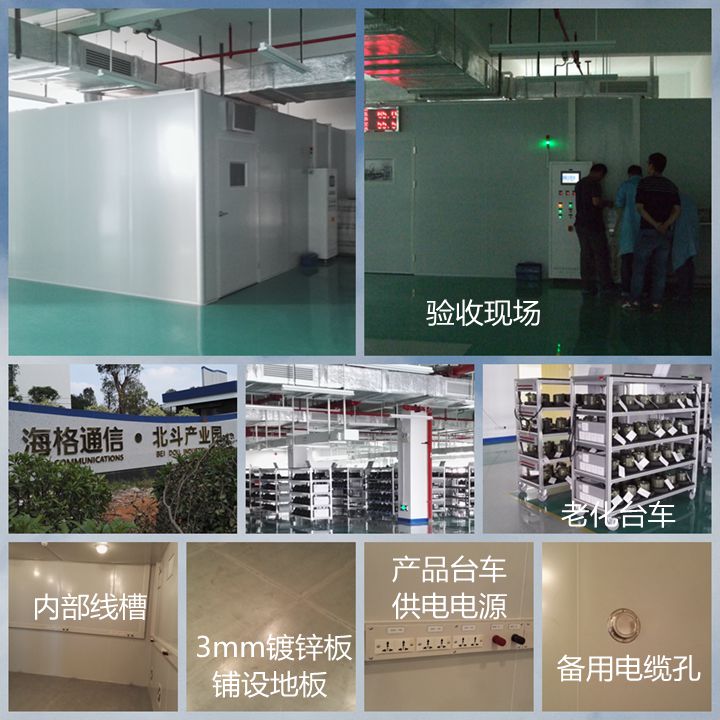

線槽及插座 |
1、產品老化需要供電，電源插座集成到老化房內部線槽上，線槽離地1.2m； |
|
|
2、插座位于老化房內前后右3個面，共12組電源（每組均含交流和直流） |
|||
|
交流插座 |
產品老化需要交流供電：AC220V 10A、 AC220V 16A，數量每組2工位 |
||
|
直流接線柱 |
直流電源供電端子采用接線柱方式，數量每組1工位 |
||
|
老化產品 |
北斗導航系列產品 |
||
